產品名稱：實驗室供氣管道
同    名：實驗室供氣，實驗室集中供氣，實驗室供氣係統
型    號：FJ-GXXT6
產品類別：集中供氣係統
1．氣瓶間內壓力調節麵板與實驗室內的氣路終端之間選用SS316LBA管進行連接，管道內表麵光潔度為Ra<0.4umBA級管道。
2．4N氮氣主管線采用OD3/8”（6.35mm）的管道，0.5Mpa壓力下流量可達8M3/小時，完全滿足常規用氣需求，支線采用OD1/4”（6.35mm）的管道，用焊接三通分出支路來對設備進行供氣。
3．5N氮氣、氦氣、預留氣主管線采用OD1/4”（6.35mm）的管道，支線采用OD1/4”（6.35mm）的管道，用焊接三通分出支路來對設備進行供氣。
4．管道穿過障礙物時須使用管套並采用不可燃材料填充間隙。
5．管道之間采用最先進的美國全自動定位軌道式氬弧焊機進行內外保護氬弧焊（TIG）方式連接，其優點是泄漏率可到1X10-9s.c.c./sec.He,且不會再內表麵產生氧化層或褶皺等焊接缺陷。
6．管路上的三通全部采用焊接三通來實現連接，可更有效保證氣體的傳輸質量。
7．管道需用固定卡具固定在管道支架上。管道支架為槽鋼結構美觀大方，與牆體和管道固定牢固，且為耐火材料（鋁合金）製成。
8．氣體管路在鋪設過程中要做到橫平豎直，為保證管道走線的直線度和管道間的間距，每間隔一定距離應設置一組管卡，卡具應由不燃材料製作而成，美觀大方。
9．應盡量減少彎曲以防止被傳輸的氣體壓力、流量損失過大。壓力管道拐彎應力集中區應有安全加固，設計合適的拐彎半徑，彎曲部位不能有皺折及扭曲，彎曲半徑和彎曲質量由專用工具保證，係統布線應盡量減少接縫以降低泄漏的可能性。
10．配管時的每根管道每個管件均要用高壓的5N高純氮氣進行吹掃才能接入係統，整個係統安裝完畢後還要用5N的高純氮進行大流量氣體吹掃，以確保係統的潔淨度即流出的氣體無油脂及明顯的固體顆粒物流出。
11．係統安裝完畢後要用高純氮氣進行高壓部分、低壓部分氣密性實驗，對整個係統進行檢測。

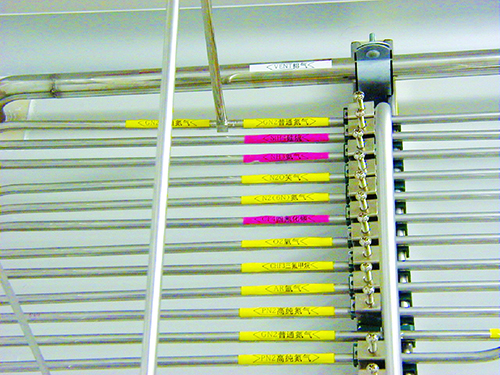

12．壓力調節麵板和氣路控製終端上粘貼氣路編號、氣體種類、濃度等標識。
實驗室集中供氣係統施工要點：
1.所有不鏽鋼管道兩端用塑料蓋密封，外部有塑料套密封，在進入施工現場後，安裝前，方可將塑料套拆封，並除去塑料蓋。
2.所有管件在安裝進設備前，應用高純氮氣（99.99%）進行三遍以上的吹掃。
3.管道鋪設時，應注意平直，彎管處采用專用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷後，應用專用工具處理斷口，嚴禁用普通銼刀處理。
4.在管道的行進路線中，每隔1米應設置一組管夾，如遇特殊建築物結構，應酌情考慮。
5.管道穿牆及穿地板時，應設置管套，管套與管道之間的空隙，應采用不可燃燒的材料填充。
6.所有螺紋連接處應采用密封帶密封。
7.所有調節閥固定麵板、所有出口點及所有管道上，都應貼設有對應氣體的成分及濃度的氣體標頭。
8.所有係統部件安裝完畢後，應用高純氮氣進行三遍以上的吹掃。以保證係統內部清潔。
9.吹掃完畢後，用高純氮氣進行檢漏保壓測試，測試壓力應為工作壓力的1.5倍。
10.在整個施工過程中，應注意施工安全，特別是空中作業時（在梯子或腳手架上施工），應有專人固定梯子或腳手架。在土建尚未完工的工地施工時，必須佩帶安全帽，穿安全鞋。
高純氣體中央供氣係統是專為高精度分析測試設備所用高純工作氣體的傳輸而設計，係統需要為分析設備提供壓力、流量穩定且經過長距離傳輸後純度不變的高純氣體以滿足各種高精度分析設備的使用要求，係統同時還應該滿足安全性的要求，並方便客戶的日常使用及管理，隨著實驗室越來越多的使用純淨氣體來進行分析實驗，氣體管道的清潔性和安全性就日益成為實驗研究人員所關注的問題，特別是對於一些易燃易爆的如氧氣，氫氣，乙炔等危險性氣體，一套高質量的安全的供氣係統更是至關重要的。
